電磁流量計現場安裝示意圖

發布時間：2022-11-26 10:23:21瀏覽次數：1467次

電磁流量計現場安裝示意圖

·應安裝在水平管道較低處和垂直向上處，避免安裝在管道的zui高點和垂直向下處；

　　·應安裝在管道上上升處；

　　·在開口排放管道安裝，應安裝在管道的較低處；

　　·若管道落差超過5m時，在傳感器的下游安裝排氣閥；

　　·應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

　　·傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；

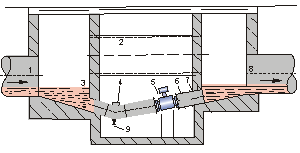

　　·在測量井內安裝流量計的方式

1、入口	2、溢流管	3、入口柵	4、清洗孔
5、流量計	6、短管	7、出口	8、排放閥

如何正確選擇安裝節點：

　　正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)p壞流量計。

選擇安裝位置時需特別注意：

·非測量電極的軸線必須近似于水平方向；

　　　·測量管道內必須完全充滿液體；

　　·流量計前方zui少要有5＊ D（D為流量計內徑）長度的直管段，后方zui少要有3＊D（D為流量計內徑）長度的直管段；

　　· 流體的流動方向和流量計的箭頭方向一致；

　　·管道內要有真空會損壞流量計的內襯，需特別注意；

　　·在流量計附近應無強電磁場；

　　·在流量計附近應有充裕的空間，以便安裝和維護；

　　·若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離zui少要有30×D（D為流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道；

　　·安裝聚四氟乙烯內襯的流量計時，連接兩法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，用力矩扳手。
