孔板流量計的使用：

      孔板流量計用以測定瓦斯抽放管路中的瓦斯流量。當氣體經管路通過孔板時，流速會增大，在孔板兩側產生壓差，且流量與壓差之間存在著一個恒定的關系，通過壓差可以計算出管路中氣體的流量。

孔板流量計的安裝：

      1.孔板流量計有孔板、取壓嘴和鋼管組成，安裝過程中，應注意孔板的安裝方向，具體如圖所示。

      2.孔板安裝要求

      （1）孔板上游側的測量管長度為10D，下游側的長度為4D。

      （2）測量管內必須滿足表面清潔，無凹陷和沉淀物，相對粗糙度K/D

      應少于或等于0.001。

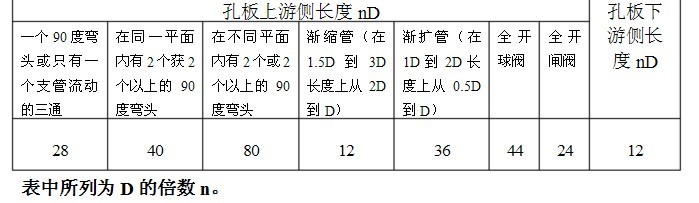

      （3）孔板上下游所需直管長度不得小于以下要求：


      （4）測量管長度之外的直管段內表面的粗糙度K/D小于或等于0.001。

      （5）在測量管中安裝孔板時，開孔周限于測量管軸線同軸，孔板上游側端面與管道軸線垂直，垂直度小于±1%。
