概述：

HHWF-3000熱式氣體流量計是熱傳導原理測量流體流量的儀表。該儀表用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便、測量準確等優點。

 熱式氣體流量計傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路'一個傳感器測量流體溫度，另一個傳感器維持高于流體溫度的恒溫差，可在高溫和高壓條件下進行流量測量。

熱式氣體流量計具有如下優勢：

 ●真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或標準體積流量。

 ●大的量程比?？蓽y(cè)量流速高至100Nm/s和低至0.5Nm/s的氣體，可用于氣體檢漏。

 ●抗震性能好，使用壽命長。傳感器無活動部件和壓感部件，不受震動對測量精度的影響。

 ●安裝維護簡便。在現場條件允許的情況下，可實現不停產安裝和維護。

 ●數字化設計。整機數字化電路測量，測量準確、維護方便。

熱式氣體流量計技術參數與功能：

儀表安裝:

   1、如果儀表安裝在室外，應加儀表遮陽罩，避免日曬、雨淋。

    2、禁止安裝在強烈震動的場合。

    3、禁止暴露在舍有大量腐蝕性氣體的環境。

    4、不要和變頻器、電焊機等污染電源的設備共用電源，必要時，為轉換器加裝凈化電源。

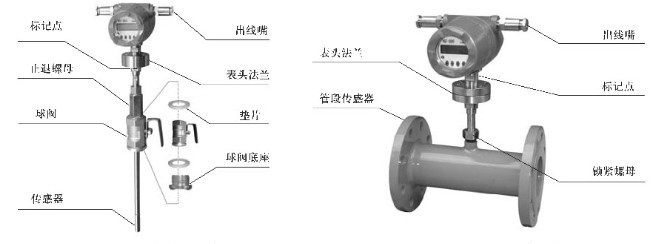

一體型儀表安裝與連接外觀結構圖:

                            圖1-體型插入式                                                                                   圈2-體型管段式

                適用管徑DN80mm以上管道                                                             適用管徑DN15mm以上管道

  ①一體型插入式應插入至被測管路軸心，所以，測量桿長度視被測管徑大小而定，定貨時

應說明。若不能插入至管道軸心，將由廠方提供標定系數，以完成準確測量。

 ②一體型管段式采用法蘭連接.
