V錐流量計是一種新型差壓式流量計，它由V錐流量傳感器、引壓附件與差壓變送器組成。V錐流量傳感器由同軸安裝在測量管內的迎流與背流錐形芯體對接構成，流體沿迎流錐形芯體逐漸節流收縮到管道內壁附近，隨后沿管道內壁與背流錐形芯體流出，在迎流錐體上游與背流錐體下游之間形成一定的壓力差，通過引壓附件與差壓變送器可以測量此壓力之差，從而實現流量測量的功能。 V錐流量計由于其結構簡單、牢固、易復制、通用性強、價格較低廉等特點，廣泛應用于石油、化工、天然氣等領域。標準孔板、文丘里管、噴嘴等節流裝置，諸如易磨損、壓損大、范圍度（量程比）小、現場安裝條件高、要求直管段過長等自身缺陷，它可以在很寬的雷諾數范圍內對各種流體的流量進行測量。 V錐流量計與普通差壓式流量計比較，具有度高、長期精度穩定、重復性好，受安裝條件局限小、耐磨損、測量范圍度寬、適合臟污介質、壓力損失小、使用壽命長等特點。可以廣泛應用于各種領域，適合測量水、油、多種液體、蒸汽、空氣、天然氣、煤氣、石油氣、有機氣體、油渣等。

V錐流量計是由V錐流量傳感器和差壓變送器組合是一種新穎差壓式流量計，可準確測量寬雷諾數范圍內的各種流量條件的流體，和其它差壓式流量計原理一樣，都是根據在封閉管道中連續流動的流體能量守恒的伯努利定理進行測量，對于理想的流體，介質的流速與差壓的平方根成正比。
V錐流量傳感器獨特的錐形節流的物理結構，不但擴大了介質流量范圍，還具有流體整流的特殊構造，因此在工藝上直管段要求很低，完全不同于其他差壓型流量計需要很長的直管段來流體穩流。V錐流量傳感器繼承了傳統的差壓式流量計穩定性好，通用性強的優點，并避免了傳統差壓流量計的局限性。
V錐流量傳感器的基本原理是在測理管中同軸安裝的V錐體和相應的取壓口。該測量管和V錐。
流體在測量管流過V錐體時、與流動的流體互相產生作用，在錐體前重形成流態，局部收縮使流體的流速加快，靜壓下降。
在V錐體的前后產生差壓，此差壓的高壓正壓）是在上游流體收縮前的管壁取壓口處測得的靜壓力，而低壓力（負壓）則是在內錐體韓向下游端面，V錐中心軸處所開取壓孔處壓力。


V錐流量計主要參數

● 測量介質 ：液體、氣體、蒸汽

● 公稱通經 ：DN25mm～DN1600mm

● 公稱壓力 ：≤16MPa; 大≤42.0MPa

● 工作溫度 ：-40℃～600℃

● 環境溫度 ：-40℃～60℃

● 相對濕度 ：5%～90%

● 流量計度 ：±0.5%、±1.0%、±1.5%

● 重復性 ：0.15%、0.33%、0.5%

● 范圍度（量程比）：10：1

● 適用雷諾數 ：8000～1×107

● 結構形式 ：法蘭連接型、對夾型、特殊（按用戶需求）

● 安裝直管段長度 ：一般上游1～3D，下游0.5～1D

● 材質 ：碳鋼、SUS304、SUS316L、其它

● 流向 ：水平、垂直、其它

● 等效直徑比 ：0.45～0.85

V錐流量計應用范圍

● 飽和蒸汽流量測量

● 天然氣、高爐煤氣、焦?fàn)t煤氣、氫氣、氮氣、碳?xì)浠衔?、單組分氣體、多組分氣體、空氣等各種氣體流量測量

● 檢測煙道氣等排氣流量

● 檢測水、液化石油氣、成品油、原油料、甲醇、乙二醇、甲苯、氨水、雙氧水、各種水溶液等流量

● 在各種淤漿管路上應用

● 臟污介質的場合

● 直管段不足的場合

● 對精度要求較高的場合

● 多相流體測量

● 濕氣體流量測量

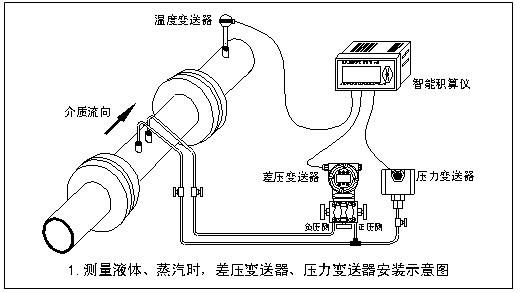

注：V錐流量計需選配：差壓變送器、三閥組、針型閥、冷凝罐、冷凝圈、壓力變送器、溫度變送器、智能計算儀
